ASP-23是铬钼钒粉末钢，其特点如下：

1.高耐磨性（抗磨粒磨损）

2.高抗压强度

3.非常好的淬透性

4.韧性好

5.热处理的尺寸稳定性好

6.抗回火软化性好

7.在不同的用途上使用正确的硬度

8.高耐磨性

9.高韧性、以避免因崩角或破裂，造成模具早期失效具有高耐磨性的材料，常常带有韧性低的问题，因此很多例子显示，同时具备高耐磨性及韧性，对模具寿命是最重要的。

ASP-23是使用粉末冶金制造的工具钢，结合最优秀的耐磨性和韧性。

化学成分：

C ：1.28
Mn ：0
V ：3.1
Cr ：4.2

热处理：

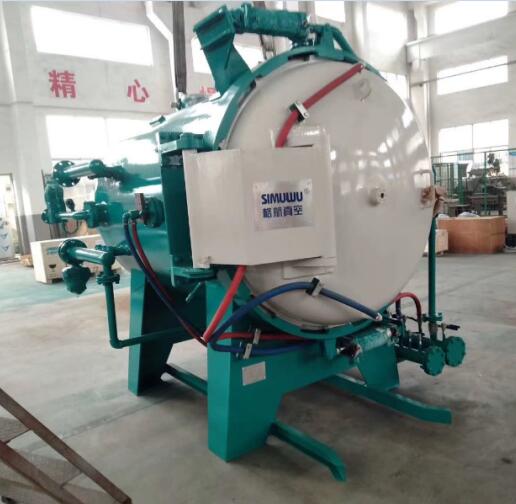

ASP-23 高速钢在SIMUWU 型号RVGQ-669 高压真空热处理炉内进行热处理HRC: 64~66：

1）软性退火：通常做法是在保护状态下加热至850-900℃，均热后，再以每小时10℃炉冷至700℃，然后再放空冷。

2）应力消除：模具经过粗加工后，应加热至600-700℃，均热后，保温2个小时，炉中缓慢冷至500℃，再放空冷。

3）硬化（淬火）处理：

预热温度：450-500℃及850-900℃

淬火温度：根据所需硬度选择1050℃~1180℃，模具在硬化过程中，必须保护，以避免氧化及脱碳。
