真空热处理炉中的热电偶和真空计选择

真空热处理炉(0~1300℃加热区间)中温度的关键部件热电偶的结构以及在真空热处理炉中热电偶的类型、优缺点。

真空热处理技术具有无氧化、无脱碳、表面质量好等突出的优点,经过热处理的工件,在耐磨性、耐腐蚀性等方面有很大的进步。真空热处理技术已经广泛应用于各种设备关键部件的处理,是军品、民品中关键的热处理技术。

真空热处理技术已经成为当前先进的热处理生产技术的主要标志,在近几年来真空热处理技术得到了迅猛的发展。真空热处理炉是真空热处理的必要条件,真空热处理的两大重要指标是真空和温度。

怎样选择真空热处理炉中的热电偶?

一般国内真空热处理炉选用的热电偶的类型为:PT100铂电阻、K型热电偶、N型热电偶及S型热电偶。而国外的不同之处在于高温段选用的热电偶有所不同,新增加了B型热电偶与R型热电偶。

第一、高温段(1000~1300℃):在这一温段真空热处理炉国内一般选择S型热电偶,S型热电偶使用温度高、性能指标也更加优越,同时S型热电偶也是曾经的国际标准热电偶。

第二、中温段(300~1000℃):在这一温段我们一般选用的是K型热电偶或N型热电偶。我国传统的选择型号标准为K型热电偶,因为K型热电偶在测温区和各方面性能都能满足这一温段真空热处理炉的需求。

第三、低温段(0~300℃):在这一温段的应用我们一般选择用PT100铂电阻,虽然PT100铂电阻的各方面性能都一般,但是在低温段上,PT100的性能基本上能满足设备的使用要求,最主要的是PT100铂电阻价格上有优势。

真空计的选择

真空热处理炉常用的真空计有:电离真空计、热偶真空计、复合真空计。

第一、电离真空计。主要用于测量高真空度。

第二、热偶真空计由敏感元件、热偶规管和测量仪器组成。测量仪器是由测量热电势的毫伏表和规管加热丝稳压电源两部分组成。

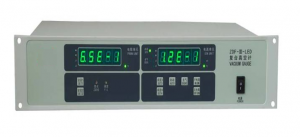

第三、复合真空计。通常,对低真空和高真空的测量不能用一种真空计来完成,而应采用复合真空计,应用较多的是电离与热偶式复合真空计。复合真空计附有一个热偶规管、一个电离规管,分别接在真空系统上,通过旋钮可分别给两个规管加热,并选择使用。
