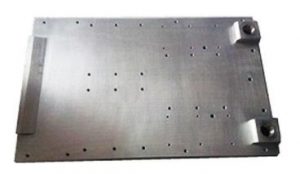

轨道交通水冷板真空钎焊

材质: 铝合金6061

尺寸: 510×320×20mm

重量: 6.7kg

热负荷: 12kW

产品内部采用菱形换热单元,结构强度高,散热能力强

应用行业:

IGBT模块冷却(电子、电力、新能源汽车等行业);

半导体激光器冷却;

CPU、GPU(数据中心等)

冷板钎焊流程如下:

钎焊前的机加工:熟练运用加工中心确保精度

清洗:表面清洗干净以确保钎焊品质,采用10个步骤进行,包括除脂、碱洗、清水冲洗、酸洗、多向喷淋、吹净水滴、烘干等。

真空钎焊: RVB-8820型真空钎焊炉均匀传递温度最高可达750℃,能够实现10-5Torr的真空,有效热区为800mm(L)×800mm(W) ×2000mm(D)的操作空间,并可以实现±2.5℃的均温性和±1摄℃的控温精度。

钎焊后机加工:在铝材后道加工有丰富经验,表面粗糙度可达Ra0.4,平面度<0.05mm(500mm*500mm)

清洗:清洗流道内残留的铝屑与油脂。

表面处理:冷板表面可进行阳极氧化,镀镍、锡、金等。

机械装配:包括安装螺纹护套、水接头、热界面材料和其他机械部件。

测试:①获国家专利的全自动压力测试系统hpress,以50%水和50%乙二醇进行压力测试。

②使用氮气进行气密性测试。
