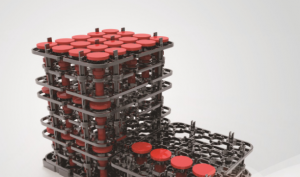

真空钎焊夹具材料的选择夹具材料选用，最根本就是要保证：在钎焊温度下，夹具材料的刚性要大于钎焊零件材料，这样在钎焊过程中，焊件的变形始终受夹具的限制，焊件及其配合尺寸可以依靠夹具装配得到保证。真空铝钎焊工作温度在600 ℃左右，钎焊时间3～6小时，一般情况选择1Crl8Ni9Ti可以满足使用要求，1Crl8Ni9Ti属奥氏体不锈钢，抗氧化性达到700℃以上，重要的是在钎焊温度时还有足够的热强性，刚性远大于铝合金，组织稳定，长期旋用不会脆化，故而，钎焊夹具基本框架及主要工作部件采用1Crl8Ni9Ti是非常合适的；对于一些配合尺寸及精度要求高的零件，夹具设计必须要涉及螺纹副以及定位孔轴配合，材料选择不合适，组织接近，热稳定性差，钎焊温度下夹具零件之间会有“咬死”现象，而选用铸铁与lCrl8Ni9 Fi配合交替使用就可以较好地解决这个问题。

真空钎焊夹具及零件在钎焊温度下产生热变形对钎焊过程的影响应该着重予以考虑。由于夹具和钎焊零件的材料不同，热膨胀系数不同，在加热的情况下，会产生膨胀量差，钎焊零件会产生变形，夹具的目的就是让钎焊件随夹具的变形而变形，一般来说，主要对钎焊件平面度、垂直度、焊缝间隙有要求．其它要求不十分严格的零件，采用强制变形夹具可以满足使用要求；但是对于某些外形尺寸、配合尺寸精度要求比较高的零件，采用强制变形夹具就不能满足使用要求了，必须考虑在强制变形夹具的基础上，设计部分弹性元件组成柔性夹具系统，弹性元件一般采用高温弹簧或弹性夹头，经过膨胀量差的计算，控制弹性元件的变形范围，这样既可以对钎焊件保持必要的压力，又解决了膨胀量差的问题。

上海格航真空科技有限公司是一家具有多年设计、制造、生产经验的真空热处理炉生产厂家。 主要生产真空热处理炉、真空烧结炉、真空钎焊炉、新能源环保设备等真空设备。提供定制服务，设备工作区可根据客户产量。

了解更多：

液压卡盘钎焊

钛焊缝焊缝颜色与焊接质量的关系

编辑：Frank Lee

版权：SIMUWU 真空炉
