薄片金属零件是一种被广泛运用的金属零件。一些较为精密的设备，不仅需要较高的强度，同时对薄片零件也有很高的精度要求，因此就必须控制薄片零件进行热处理时的畸变。

在多用炉中对该薄片件进行气氛保护热处理时，利用淬火油（20号机油）进行淬火时畸变较大，且存在表面氧化现象，合格率仅66%，无法达到预期效果。

为了彻底消除畸变和表面脱碳变形，必须取消原有盐浴加热等温淬火工艺，对薄片件进行了真空热处理。真空热处理技术具有无氧化、无脱碳、脱脂、变形微小、表面质量好等一系列优点，热处理零件综合性能优异，使用寿命长，无污染、无公害，自动化程度高。经真空淬火的工件硬度均匀、工艺稳定性和重复性好；淬火后工件尺寸和形状畸变小，一般可省去修复畸变的机械加工，从而提高经济效益，弥补设备投资不足。

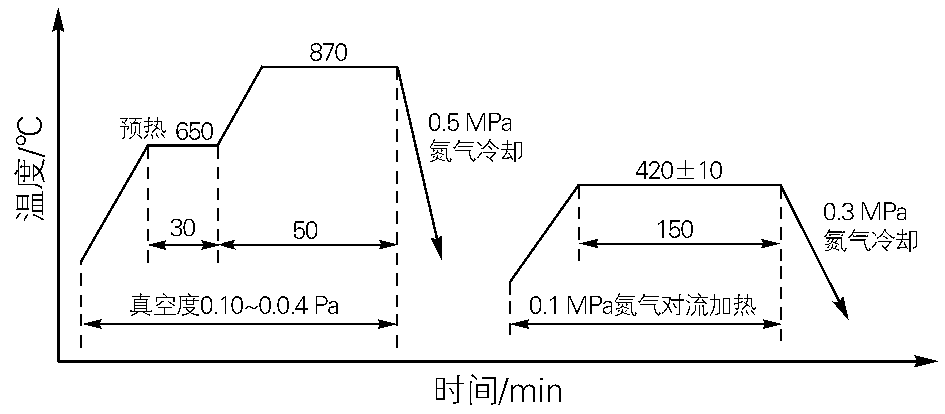

以35CrMnSiA钢零件为例，它是一种淬透性较好的常用调质钢，被广泛用于各种薄片零件生产。处理此类真空高压气淬炉淬火时，所用高纯度高压（≥0.4MPa）氮气（99.995%以上）基本上满足淬火硬度要求。具体的气淬工艺如下：

利用真空热处理工艺和全新的装炉方式对同批30个薄片件进行热处理，经检测热处理后工件的硬度在45～47HRC，平面度基本控制在0.03~0.25mm之间，热处理良品率达到99.7%。调整后的工艺很好地解决了薄片件畸变问题，各项技术指标满足要求，可进行大批量生产。

热处理设备选择：SIMUWU公司生产的VOGQ系列真空热处理炉是进行薄片真空热处理工艺的优质产品，良好的温控精度和温控均匀性确保了真空热处理过程的有效进行。SIMUWU公司专注于真空炉的制造，拥有十多年的相关经验，在真空炉制造领域具有良好的口碑。产品线包括真空气淬炉，真空油淬炉，真空钎焊炉等，广销各发达国家与发展中国家。
