钢环体的真空热处理

GCr15SiMn钢环体是混凝土泵车上的一种耐磨配件,因其工作时长时间与混凝土等湿水泥砂石粒子接触,受磨粒磨损以及混凝土浆的冲刷和腐蚀,使用环境恶劣,所以所选材料是整体淬火用钢,要求有足够的淬透性和高的硬度、耐磨性,且具有一定的耐腐蚀性,以避免早期失效导致的频繁拆装而影响施工进度。合理选用材料、正确进行热处理对延长这些零件的使用寿命有着重要意义。

为尽量减小变形和氧化脱碳,必须对GCr15SiMn钢环体采用真空淬火进行热处理加工。真空热处理不氧化、不脱碳、不增碳,处理后工件表面光亮,变形小、寿命长,且由于全部淬火过程的操作都是在封闭炉中完成的,机械化、自动化程度高,工人劳动强度低,对环境无污染。

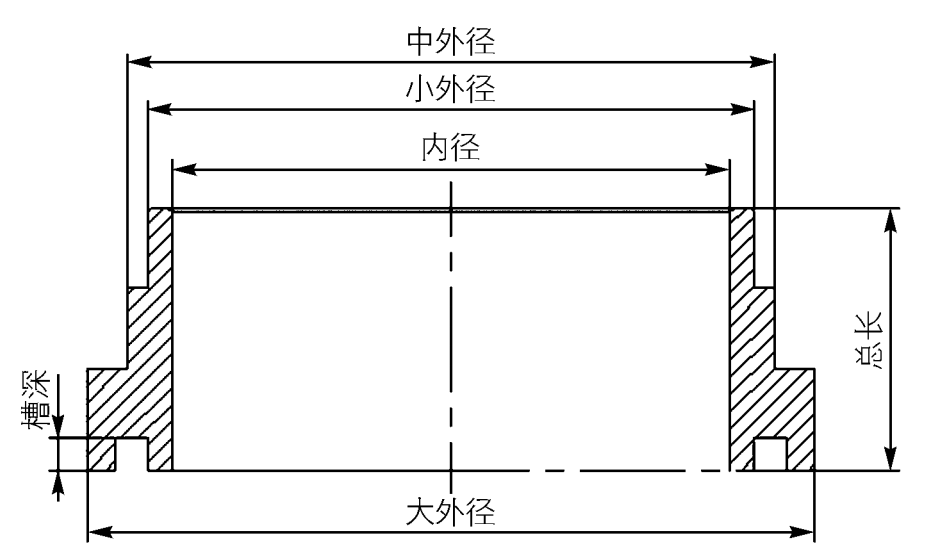

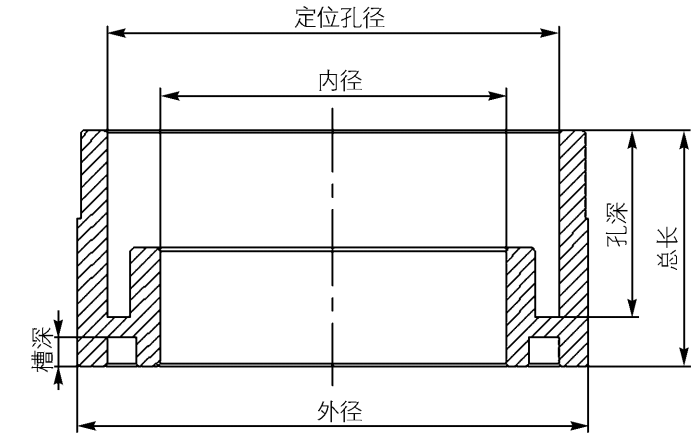

钢环体采用铬轴承钢GCrl5SiMn制造,外形较复杂,分为山形和槽形两种,每种钢环体有多个尺寸规格,外形见图。其中山形钢环体外形类似多层宝塔,下端最大外径φ270mm,自下而上直径逐渐减小,形成3个台阶;槽形钢环体最大外径为φ315mm,内径φ238mm,内部台阶处有深槽,槽宽和槽深分别为10.15和14mm。

钢环体加工工艺:

钢环体的加工工序为滚锻→球化退火→半精加工→真空淬火回火→磨削端面、内径、定位孔径。真空淬火炉炉膛有效尺寸为900mm×600mm×600mm。

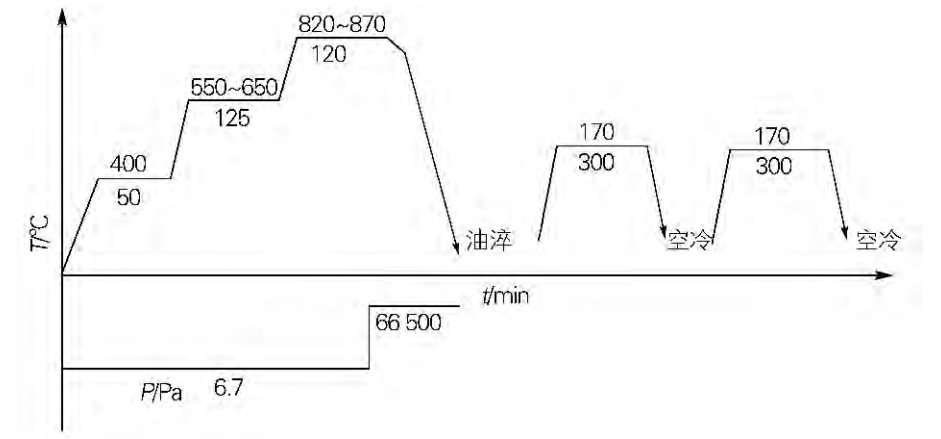

山形和槽形钢环体外形差异较大,每种都有多个规格,需淬硬的部分是内孔和外圆,对上下端面无硬度要求,因此,采用工件平摞方式装炉。为减少热处理畸变,淬火加热时采用两段预热,真空热处理工艺如图所示。钢环体淬火后及时回火,并采用两次回火工艺,以充分去除应力,完成组织转变。两次回火后两种钢环体的硬度为58~62HRC,满足客户的技术要求。

淬火回火后,内外径非配合部位不再加工,只磨削端面、内径配合部位和定位孔径等配合面。对山形钢环体,可以采用淬火前预留量的方式加大内外径尺寸改善畸变,减小后加工。而槽形钢环体因内外径有涨有缩,且椭圆度较大,因此内外径留量应加大,以保证淬火后畸变不超差。
