不锈钢油滤真空钎焊

飞机上的各种不锈钢油滤,是采用银基钎料、高频加热或火焰加热钎焊的。用银基钎料高频或火焰加热钎焊时。传统的钎焊方法需要填加大量钎剂,而钎焊后的钎剂残渣必须经超声波清洗,否则就会引起腐蚀。此外,高频磁场对人体有害,火焰加热除温度难于控制,劳动条件十分恶劣。为此,采用真空钎焊炉进行真空钎焊是最佳的选择。

由于真空炉钎焊具有控温准确、被焊件变形小、生产率高、容易操作、劳动条件好等一系列优点。因此,在真空钎焊炉中充入保护气体的不锈钢油滤钎焊工艺被广泛使用。

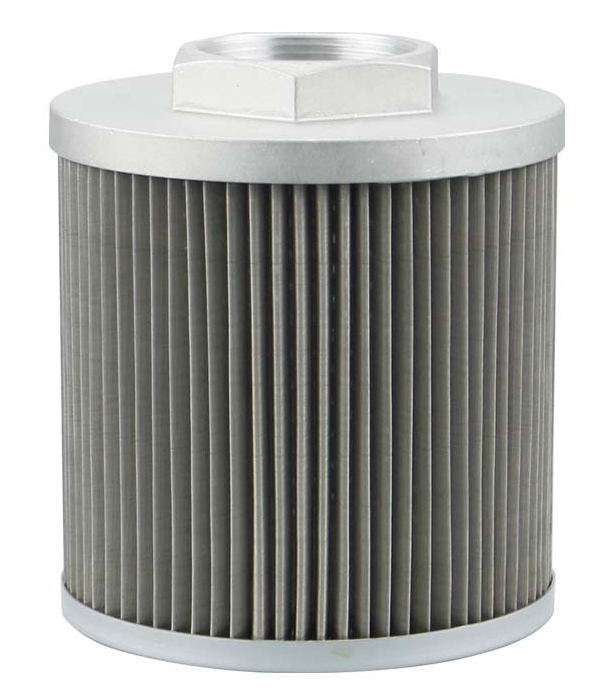

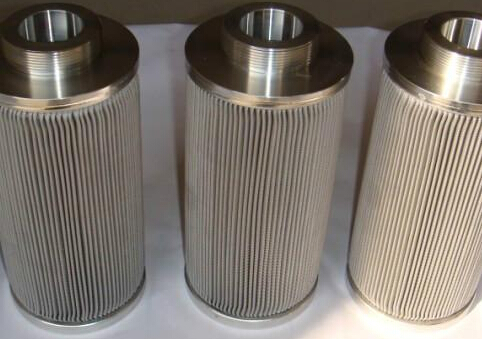

不锈钢油滤技术要求

不锈钢油滤的钎焊结构是把多层(预先用扩散焊法把几层网叠焊在一起)或单层丝网(有的还有钢骨架)的两端(或一端)插进钢底座钎焊而成的。产品的技术要求是∶不允许钎料堵塞网眼、钎料乱流至零件的螺纹表面、被焊件氧化发黑、超差变形,更不允许钎料熔蚀网丝。此外,钎缝应致密、平滑、填满及无夹渣。下面介绍真空炉与氩气相结合钎焊不锈钢油滤的方法。

为了能在保护气体中钎焊,通常采用下面几种工艺措施∶

1.采用合适的钎剂。

2.在钢表面镀镍。

3.在湿氢中预先使钢表面氧化,然后酸洗去除钢表面的氧化物(尤其是氧化钛)。

第一种方法,钎焊后还要彻底清除钎剂残渣,否则会引起腐蚀。第二、三种方法,在生产中实际应用时,除了需要耗费大量的准备时间外,钎焊质量并不稳定。当采用一些低价的锰基、铜基钎料时,由于它们含有很多易挥发元素,因此不仅易引起钎缝某些元素的挥发,而且还会使真空系统产生冷凝物。因此,采用氩气填充的方法并不适用于所有的真空钎焊。

充入保护气体的优点是∶

1.充入保护气可以达到高真空的效果。

2.钎焊容器不易被大气压力(尤其是在高温下)压坏。

3.排气快,在150°C温度以下用真空泵很易排掉吸附在钎焊容器内壁和待钎焊件表面的空气。

4.利用氩气流动传热,可加速加热或冷却速度。

工艺流程:

1.装配

钎焊前,所有零件均用丙酮清洗除油,对于冲压件(底座)还要进行酸洗。把清理过的钎料丝或钎料片制成环状,套装在底座的机加工槽内或丝网的外径上。用手提式电容储能点把钎料点焊在钢底座上。然后,把止焊剂涂敷在必要的地方,以防止钎料乱流。涂敷止焊剂后,将装配好的油滤组件置于烘箱中烘干。

2.止焊剂

油滤钎焊时,经常会发生钎料堵塞网孔的现象。这会严重影响油滤的正常工作性能。因此,须采用止焊剂来防止钎料堵孔。止焊剂由涂料和粘结剂配制而成的。止焊剂除应有良好的止焊效果外,应该在钎焊后应易去除。一般的涂料是云母粉,粘结剂为聚乙烯醇的酒精溶液。

3.真空钎焊

过去在纯氩气保护下钎焊,但发现机加工过的钢底座总有氧化色。因此采用高真空的高温钎焊炉进行钎焊。采用银-铜钎料在880摄氏度下进行真空钎焊,钎焊中通入少量氩气。钎焊过程平稳,钎焊接头良好,满足质量要求。

设备选择:工艺技术必须要搭配优秀的设备才能发挥作用,其中真空钎焊中所选取的真空钎焊炉至关重要。SIMUWU公司生产的RHVB真空高温钎焊炉是处理此类工艺的优秀产品。凭借其优秀的温控精度和温度均匀性,能够平整均匀地进行实现工件的钎焊,从而达到高层次的钎焊水准,减少废品率,增加生产的效能同时降低成本。



(文章来源于网络,如不允许转载,请联系我司删除。)
