D2 冷作模具钢材料

D2是一种工具钢，含碳量达1.5%，含铬量达11.5%，经热处理硬度可达60HRC。它是一种半不锈钢，D2钢具有较好的耐磨性以及适中的韧性，缺点是耐腐蚀性略显不足，是一种比较适合实用的钢材。D2钢材高耐磨、微变形冷作模具钢，风硬工具钢。D2钢可用来制造截面大、形状复杂、经受冲击力大、要求耐磨性高的冷作模具钢，如硅钢片冲模、冷切剪刀、切边模等。

D2冷作模具钢化学成份：

碳 C ：1.40～1.60
硅 Si：≤0.60
锰 Mn：≤0.60
硫 S ：≤0.030
磷 P ：≤0.030
铬 Cr：11.50～13.00
镍 Ni：允许复残余含量≤0.25
铜 Cu：允许残余含量≤0.30
钒 V ：≤1.00
钼 Mo：0.70～1.20

力学性能：

硬度 ：退火,≤255HB,压痕直径≥3.8mm；淬火,≥59HRC

热处理规范：

淬火：通过在SIMUWU 型号RVGQ-669 高压真空气淬炉中进行淬火，冷却气
体6bar,工件缓慢升温到600℃，保温20分钟进行第1次预热，均温后升至850℃，再保温30min进行第二次预热，最后升温到1020~1040℃，保温25~40min，出炉空冷，处理后硬度高达59HRC。
回火：淬火后应立即回火，并回火至少两次，每次保温时间不低于2h
注意：淬火后应及时回火，防止开裂，并要防止表面脱碳，量规及高精度模具应进行深冷处理（-70℃），并采用高温回火，减少工件变形，高温回火温度500~560℃，硬度大于58HRC。
硬度 ：退火,≤255HB，压痕直径≥3.8mm，淬火,≥59HRC 。
热处理规范及金相组织：淬火,820±15℃预热，1000±6℃(盐浴)或1010±6℃(炉控气氛)加热，保温10～20min，空冷，200±6℃回火。

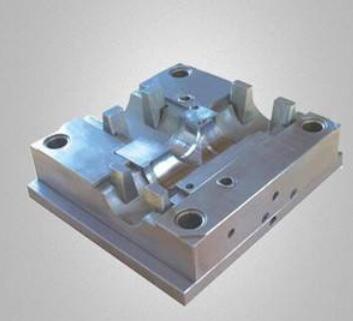

D2冷作模具钢用途

D2是国际上较广泛应用的高碳高铬冷作模具钢，属莱氏体钢，具有高的淬透性、淬硬性和高的耐磨性；高温抗氧化性能制好，淬火和抛光后抗锈蚀能力好，热处理变形小。D2宜制造各种高精度、长寿命的冷作模具、刃具和量具，例如:形状复杂的冲孔凹模、冷挤压模、滚丝轮、冷剪切刀和精密量具等.

编辑：Frank Lee
版权：SIMUWU 真空炉
