P20模具钢材料

P20模具钢是一种模具焊材的型号，最早的是P20，紧接着P20H，P20Ni相继问世。 P20钢材适用于制作塑料模和压铸低熔点金属的模具材料。此钢具有良好的可切削性及镜面研磨性能。P20模具钢已预先硬化处理至285-330HB（30-36HRC），与瑞典618德国GS-2311状态相当，可直接用于制模加工，并具有尺寸稳定性好的特点，预硬钢材才可满足一般用途需求，模具寿命可达50W模次。

化学成份：
C ：0.38
Mn：1.30
Cr： 1.85
Mo ：0.40
S ：0.008

P20 模具钢热处理:

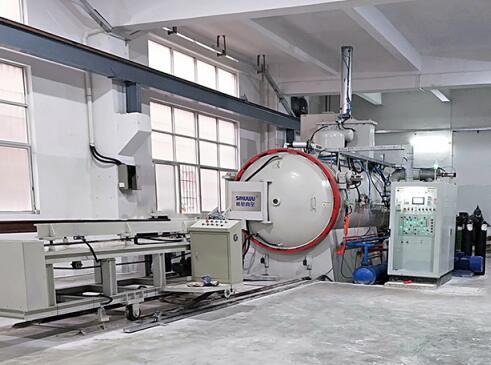

为提高模具寿命达到80万模次以上，我们通过SIMUWU 型号VOGQ-446 双室真空油淬炉对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上 。

用途：

适用于电视机前壳、电话机、饮水机、吸尘器等塑料模及模架。
热塑性塑胶注塑模具，挤压模具。
热塑性塑料吹塑模具。
重载模具主要部件。
冷结构制件。
常用于制造电视机壳，洗衣机，冰箱内壳，水桶等。

编辑：Frank Lee
版权：SIMUWU 真空炉
