SKD11模具钢材料

SKD11为日立和大同钢厂都有生产，日立产SKD11商品名为SLD(最新改良版称作SLD-MAGIC)，大同钢厂商品名为DC11。该钢是一种在国际广泛应用的空冷硬化冷作模具钢。经电炉冶炼并经电渣重溶，高纯净度，韧性更好，组织均匀，具有良好的高温强度、韧性与抗高温疲劳性能，能承受温度骤变。 高硬度、高耐磨共晶碳化物均匀，韧性好、不易开裂，淬火后硬度>62HRC。在525℃氮化处理时间为20h/30h/60h，氮化层深度0.25mm/0. 30mm/0. 35mm，零件表面硬度1250HV；在570℃氮化处理时间为2h，氮化层深度10~20μm，零件表面硬度950HV。

化学成分：
C 1.4~1.6
Si ≤0.40
Mn ≤0.60
P≤0.030
S≤0.030
Cr 11.0-13.0
Mo 0.80-1.20
Ni≤0.50
V 0.20-0.50
Cu≤0.25

SKD11模具钢热处理:

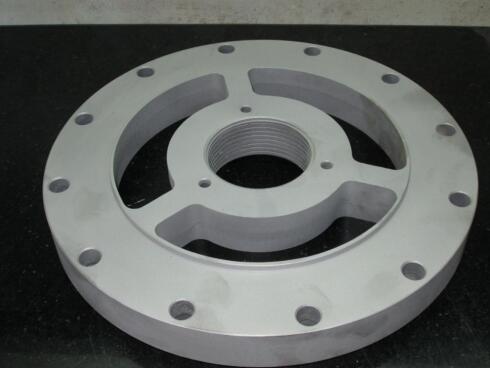

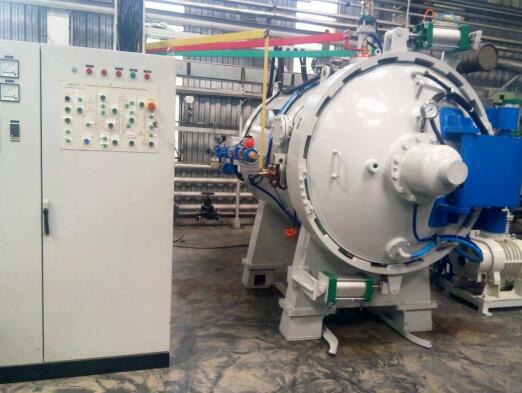

SKD11 模具钢经过SIMUWU 型号RVGQ-446 高压气淬炉热处理实验过程如下
淬火：先预热700～750℃，再加热至1000～1050℃在静止空气中冷却，如钢具厚度在6寸以上者加热至980～1030℃在油中淬硬更佳。
回火：加热至150～200℃，在此温度中停留，然后在静止空气中冷却。
硬度：HRC 61以上。
退火：加热至800～850℃，在此温度停留1～3小时，在炉中任其渐冷。
锻制：1050～950℃。

氮化处理
模具或工件氮化处理后，表面形成一层具有很高硬度和一定耐蚀性的硬化组织。

在525℃氮化的处理
工件表面硬度约为1250HV，氮化时间对渗层影响如下表所示。氮化时间（小时） 20 30 60 渗氮层深度mm 0.25 0.30 0.35

在570℃软氮化处理
工件表层硬度约为950HV。通常软氮化处理2小时，硬化层深度可达到10-20um. 磨削加工模坯或工作在低温回火状态，磨削容易产生磨削开裂。为防止裂纹发生应采取小的磨削进给量多次磨削，同时辅加良好的水冷条件。
线切割加工形状复杂或尺寸较大的模具，最终成行采用线切割加工时，通常会遇到开裂现象发生。
为防止开裂，建议采用气淬及高温回火处理，以降低热处理应力，或对模胚进行腔预加工处理。

用途：

SKD11在铝、锌压铸用模具材料方面，应用最为广泛，此钢含有钨成分之耐高温高级合金钢，适用于热作，铝、镁、锌、铜合金压铸模，切槽刀，剪刀及热锻动作，塑胶型模，热作铰刀，轧刀，一般热作锻模，热螺栓模，热间各种工具等。

编辑：Frank Lee
版权：SIMUWU 真空炉
