真空注油设备的选型

格航真空:您好!

我们在选购油式变压器真空注油设备的时候有几个问题,需要与您沟通确认,谢谢!

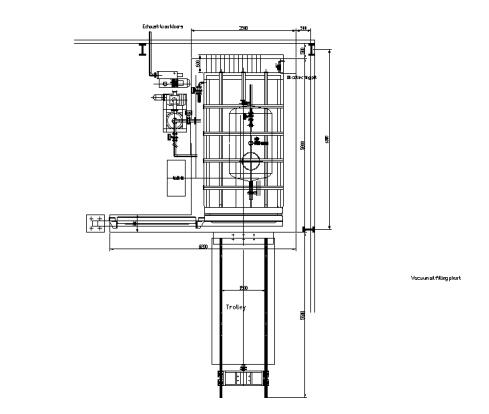

1、变压器真空注油罐规格:6m×4m×4m。是罐体内壁尺寸吗?是否需要配电动台车?台车尺寸:5.5 m×3.6m×0.5m,承重:25吨是否合适?

2、需要注油的变压器最大规格?注油6台变压器一般是什么规格?一个炉次最大的注油量?变压器油是否需要在注油设备中加热到60℃.

3、待注油的变压器(数台)由电动台车送入注油罐内。注油管道端部带一段硬管,由变压器油箱上部插入变压器油箱内。如需要,将罐内液位控制器放在变压器油箱上部孔内用于注油油位控制。

4、注油真空度200Pa。注油罐抽到200Pa以下时间<60min。注油开始后继续抽真空。

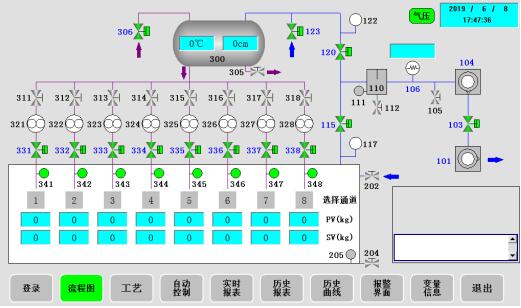

5、注油量的控制:两个方式,一个是每路一台流量计,可以在触摸屏上为每个流量计预置注油量,油量达到后,发信号,自动关闭注油阀。另一个方式在油箱上安装注油液位控制器,注油液位达到后,发信号,自动关闭注油阀。

注油量的控制

6、注油速度的控制:每路注油管路上有一只手动阀门,通过开关度控制注油速度。最大注油速度>15L/min。

7、注油控制可以自动控制,也可手动控制。

8、关于溢油:注油罐罐底向罐尾部倾斜,溢油汇集在罐尾部。有液位控制器发信号,有排油管路阀门放出。

关于溢油

9、注油设备与客户的接口:设备变压器注油管路与客户油管路连接。客户如果通过滤油机供油,滤油机需要连续不断向注油设备打油。客户如果油管路连接一台油罐,罐中的油,可以被注油罐的真空,吸到注油罐内变压器中。

希望与客户商榷的事项,客户如回复,会提供更适合的方案:
变压器油进入注油罐,有三种方式希望客户选择:

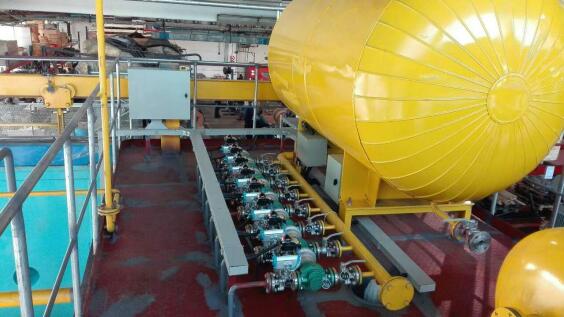

A.客户提供的变压器油经过流量计、阀门后,注油管道直接进入注油罐,插入变压器油箱中
B.客户提供的变压器油先进入注油罐顶部的一个抽真空的缓冲罐除气,然后,依靠重力,经过流量计、阀门,注油管道直接进入注油罐,插入变压器油箱中
C.客户提供的变压器油先进入注油罐顶部的一个抽真空的缓冲罐除气,这个缓冲罐有加热功能,达到预定温度后,然后,依靠重力,经过流量计、阀门,注油管道直接进入注油罐,插入变压器油箱中。
这三种方式,客户希望是那种?

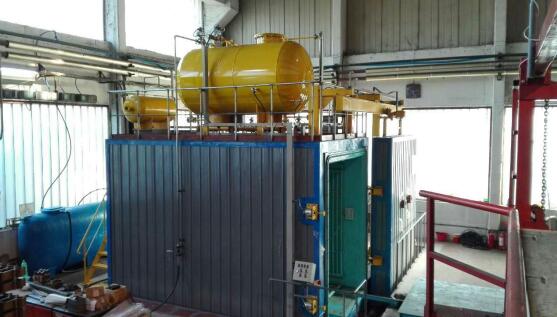

真空注油设备的选型

真空注油设备的选型

10、客户国家?电压、频率?
